Des coursives se situent à l’extérieur de la cathédrale, à différents niveaux et notamment en haut des murs. Très étroites, elles permettent de circuler tout autour de l’édifice, comme ici autour de la toiture. Des balustrades de pierre, sculptées de motifs gothiques, relient les pinacles et sécurisent la circulation.

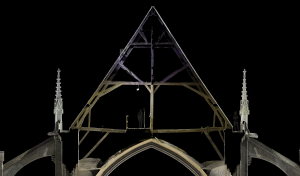

Cette vue se situe au-dessus du chœur de la cathédrale de Beauvais et montre la quantité phénoménale de bois nécessaire à la construction d’une charpente au 13e siècle. En 1284, cette charpente a résisté à l’effondrement des voûtes de pierre situées juste en dessous. Le chemin aménagé en partie centrale permet de circuler sans risque...

Cette image qui apparait particulièrement complexe montre une vue de dessous de la charpente au niveau de la croisée du transept, marquée par le clocheton. Ce dernier se place là où se dressait la tour surmontée de sa flèche jusqu’en 1573, année de son effondrement.

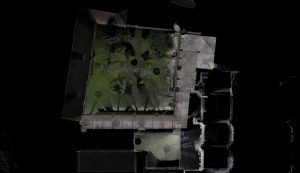

Le cloître de la cathédrale conserve aujourd’hui deux galeries des 14-15e siècles, il y en avait quatre à l’origine. Les fouilles ont confirmé l’existence des deux autres galeries ainsi que d’un cloître plus ancien, daté des 11-12e siècles. Dans l’angle nord-est (en haut à droite), la salle carrée, dite « salle du chapitre », construite...

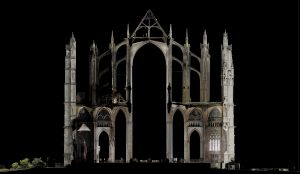

Les murs, les piliers et les façades qui soutiennent les voûtes d’une cathédrale gothique sont soumis à une poussée énorme. L’édifice ne peux rester debout que s’il est contrebuté. Les culées (contreforts) sont déportées à l’extérieur et reçoivent le poids des voûtes par l’intermédiaire des arcs-boutants.

La cathédrale est construite en pierre, en bois…et en métal. Les arcs-boutants de pierre, symboles de l’inventivité gothique, sont indispensables pour soutenir le poids des voûtes et les empêcher de s’écrouler. Ils sont aidés dans cette fonction par de nombreux éléments métalliques, dont des tirants, moins massifs que la pierre mais tout aussi importants.

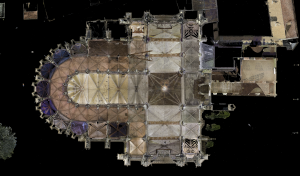

Si nous pouvions contempler la totalité des voûtes de la cathédrale nous verrions cette image. Cette vue permet d’observer les formes variées des voûtes sur croisée d’ogives illustrant l’évolution de l’architecture gothique du 13e au 16e siècle. Lisibles sur cette vue par des croix, les voûtes peuvent être divisées en quatre parties (croix à quatre...

Les cathédrales, transparentes, affichent leur différence de hauteur : à gauche la Basse-Œuvre, lers derniers vestiges de la cathédrale carolingienne (10e siècle) ; à droite la Haute-Œuvre, la cathédrale Saint-Pierre, de style gothique (13e-16e siècles). Notez également la différence de leur niveau de sol. Le sol de la cathédrale gothique surplombe d’un peu plus de...

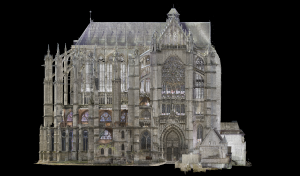

Le flanc nord de la cathédrale et son portail se révèlent comme si nous pouvions prendre du recul. À vue d’homme, les habitations de la rue de l’abbée Gellée rendent difficile la perception de l’édifice dans toute sa globalité. C’est possible grâce à la numérisation 3D.

Cette vue pointe la forêt de piliers et d’arcs-boutants qui maintiennent les voûtes de la cathédrale gothique. Telle une fine toile d’araignée les tirants métalliques lient ensemble les arcs-boutants. Ce squelette de pierre et de métal a été conçu dès l’origine (13e siècle) afin d’assurer la stabilité de l’édifice. Les études récentes menées par les...

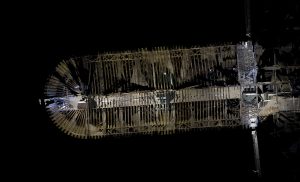

Invisible sous la toiture, la charpente en chêne de la cathédrale Saint-Pierre se révèle sous sa couverture de plomb. Elle surplombe les voûtes intérieures qui culminent à 48 mètres, les plus hautes de l’architecture gothique. L’essentiel de la charpente du choeur a été daté des années 1257-1258 et se trouve donc antérieur à l’effondrement partiel...

Les cathédrales d’Amiens (à gauche) et Beauvais (à droite) sont ici coupées au niveau du chœur. La construction de la cathédrale de Beauvais débute 5 ans après celle d’Amiens … Les deux édifices apparaissent très similaires dans leur largeur, en revanche la cathédrale de Beauvais excède en hauteur celle d’Amiens d’environ 6 mètres.

Comme si vous vous éleviez dans le ciel. Cette vue présente le volume actuel de la cathédrale. À la croisée du transept s’élevait une tour en pierre surmontée d’une flèche en bois. Elle culminait à une hauteur de 150 mètres environ multipliant ainsi par 2,5 l’élévation actuelle de la cathédrale. achevée vers 1566-1567, elle s’effondre...

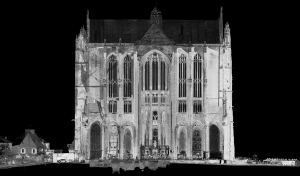

Nous avons tous rêvé de voir à travers les murs … Face au chevet de la cathédrale (dans le jardin actuel du Quadrilatère), nous distinguons de bas en haut : la crypte archéologie sous la partie droite de la cathédrale, suivie des arcades du cloître et les voûtes de la salle capitulaire, puis l’étagement des...

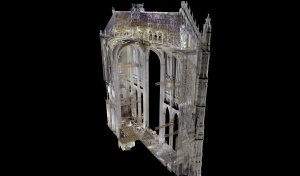

Des étais ont été installés en 1993 au niveau du transept ; on les distingue sur cette vue par leur couleur bois et leur structure en croisillons. Nécessaires pour soutenir la cathédrale après un mouvement de l’édifice dans les années 1980, ils seront retirés lors de l’actuelle campagne de restauration. Les différentes sessions de numérisation...
