SOAP

un premier dialogue SOAP

la requête :
URI: api.google.com/search/beta2
SOAPACtion: urn:GoogleSearchAction

<?xml version='1.0' encoding='UTF-8'?>
<SOAP-ENV:Envelope xmlns:SOAP-ENV="http://schemas.xmlsoap.org/soap/envelope/"
   xmlns:xsi="http://www.w3.org/1999/XMLSchema-instance"
   xmlns:xsd="http://www.w3.org/1999/XMLSchema">
<SOAP-ENV:Body>
<ns1:doSpellingSuggestion xmlns:ns1="urn:GoogleSearch"
   SOAP-ENV:encodingStyle="http://schemas.xmlsoap.org/soap/encoding/">
<key>cmYE....................Xqlf</key>
<phrase>gemany</phrase>
</ns1:doSpellingSuggestion>
</SOAP-ENV:Body>
</SOAP-ENV:Envelope

la réponse :

<?xml version='1.0' encoding='UTF-8'?>
<SOAP-ENV:Envelope xmlns:SOAP-ENV="http://schemas.xmlsoap.org/soap/envelope/"
  xmlns:xsi="http://www.w3.org/1999/XMLSchema-instance"
  xmlns:xsd="http://www.w3.org/1999/XMLSchema">
<SOAP-ENV:Body>
<ns1:doSpellingSuggestionResponse xmlns:ns1="urn:GoogleSearch"
  SOAP-ENV:encodingStyle="http://schemas.xmlsoap.org/soap/encoding/">
<return xsi:type="xsd:string">germany</return>
</ns1:doSpellingSuggestionResponse>
</SOAP-ENV:Body>
</SOAP-ENV:Envelope>

un dialogue SOAP sur transport HTTP

la requête :

POST /soap/servlet/rpcrouter HTTP/1.1
Host: services.xmethods.net
Connection: Keep-Alive, TE
TE: trailers, deflate, gzip, compress
User-Agent: RPT-HTTPClient/0.3-3
SOAPAction: ""
Accept-Encoding: deflate, gzip, x-gzip, compress, x-compress
Content-type: text/xml; charset=utf-8
Content-length: 435

<?xml version='1.0' encoding='UTF-8'?>
<SOAP-ENV:Envelope xmlns:SOAP-ENV="http://schemas.xmlsoap.org/soap/envelope/"
 xmlns:xsi="http://www.w3.org/1999/XMLSchema-instance"
 xmlns:xsd="http://www.w3.org/1999/XMLSchema">
<SOAP-ENV:Body>
<tns:getTemp xmlns:tns="urn:xmethods-Temperature"
 SOAP-ENV:encodingStyle="http://schemas.xmlsoap.org/soap/encoding/">
<zipcode>55406</zipcode>
</tns:getTemp>
</SOAP-ENV:Body>
</SOAP-ENV:Envelope>

la réponse Soap dans/via HTTP :

HTTP/1.1 200 OK
Date: Wed, 04 Dec 2002 12:07:33 GMT
Server: Enhydra-MultiServer/3.1.1b1
Status: 200
Content-Type: text/xml; charset=utf-8
Servlet-Engine: Enhydra Applic... java.vendor=Sun Microsystems Inc.)
Content-Length: 465
Set-Cookie: JSESSIONID=GMTbfqqlWnQzSgGhQI3liOiS;Path=/soap
X-Cache: MISS from www.xmethods.net
Keep-Alive: timeout=15, max=100
Connection: Keep-Alive

<?xml version='1.0' encoding='UTF-8'?>
<SOAP-ENV:Envelope xmlns:SOAP-ENV="http://schemas.xmlsoap.org/soap/envelope/"
 xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
 xmlns:xsd="http://www.w3.org/2001/XMLSchema">
<SOAP-ENV:Body>
<ns1:getTempResponse xmlns:ns1="urn:xmethods-Temperature"
 SOAP-ENV:encodingStyle="http://schemas.xmlsoap.org/soap/encoding/">
<return xsi:type="xsd:float">19.0</return>
</ns1:getTempResponse>
</SOAP-ENV:Body>
</SOAP-ENV:Envelope>

Les Techniques pour applications réparties :

Des protocoles sophistiqués :
- Java RMI : multi-plateforme, un seul langage, licence semi-ouverte Sun
- CORBA/IIOP : multi-plateforme, multi-langage, cher, version opensource
- DCOM : plateforme Microsoft, multi-langage, propriétaire
SOAP :
- multi-plateforme, multi-langage
- format universel d'échange : XML
- protocol(s) simple : HTTP, SMTP, ...
- non propriétaire : W3C

Principe de l'enveloppe :

protocole de transmission de messages : unidirectionnel ou en dialogue requête-réponse du type RPC (Remote Procedure call)
exemple : pour un cabinet de gestion de portefeuille, obtenir auprès de la Bourse le prix de telle action.
l'application du cabinet appelera la méthode double getPrice(typeAction action) du serveur de la Bourse
Client --->SoapRequest--->Serveur--->SoapResponse--->Client
exemple :
- le Client peut être une application Java,
- qui utilise un package Soap
- qui se charge de la sérialisation des données en XML, forme l'enveloppe Soap, et l'encapsule dans une requete Post Http,
- transport par TCP/IP,
- une serveur Tomcat "ouvert à ce type de requete" recoit la requete,
- puis donne l'enveloppe à son module Soap qui parse le XML
- et appelle la méthode java de "service" qui, en tant que composant métier, peut appeler une base de données,
- la méthode renvoie une valeur résultat,
- encodée XML par soap,
- ........

le Web service :

c'est une méthode qui est appelée via TCP/IP à distance
l'information est transportée dans une enveloppe SOAP
elle fournit des données brutes à une autre ordinateur en fonction des paramètres d'appel,
contrairement aux serveurs de pages dynamiques qui fournissent une information formatée pour un utilisateur humain

Norme SOAP W3C:

http://www.w3.org/TR/SOAP/

Structure du message SOAP
- une enveloppe
  - racine du document XML
  - spécifiant le Namespace SOAP-ENV http://schemas.xmlsoap.org/soap/envelope/
  - souvent la sérialisation attribut encodingStyle est celle de Soap http://schemas.xmlsoap.org/soap/encoding/
- une en-tête optionnelle : Header
- un corps Body
Header optionnel
- indications comme : transactions, session, ...
- l'attribut mustUnderstand :
  - si égal à 1, indique que le header est à prendre en compte au niveau de l'application qui traite le contenu Soap
  - sinon absent ou = à 0

Body

contient les données pour l'application réceptrice
utilise l'encodage des types selon l'encodingStyle et le Schema xsd "http://www.w3.org/1999/XMLSchema

peut contenir 1 ou 0 élément FAULT

spécifie les codes d'erreurs, voire plus !
en particulier : en réponse à une requête mal formulée

exemple :

<SOAP-ENV:Body>
<tns:getTemp xmlns:tns="urn:xmethods-Temperature"
SOAP-ENV:encodingStyle="http://schemas.xmlsoap.org/soap/encoding/">
<zipcode>55406</zip>
</tns:getTemp>
</SOAP-ENV:Body>
 --- PRODUIT LA REPONSE :-----
<?xml version='1.0' encoding='UTF-8'?>
<SOAP-ENV:Envelope xmlns:SOAP-ENV="http://schemas.xmlsoap.org/soap/envelope/"
xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
xmlns:xsd="http://www.w3.org/2001/XMLSchema">
<SOAP-ENV:Body>
<SOAP-ENV:Fault>
<faultcode>SOAP-ENV:Client</faultcode>
<faultstring>parsing error: org.xml.sax.SAXParseException: The element type
&quot;zipcode&quot; must be terminated by the matching end-tag
&quot;&lt;/zipcode&gt;&quot;.</faultstring>
<faultactor>/soap/servlet/rpcrouter</faultactor>
</SOAP-ENV:Fault>
</SOAP-ENV:Body>
</SOAP-ENV:Envelope>

EncodingStyle
- le (un)marshalling des types de données :
  - types simples :
    int, float, string, ...
  - types composés :
    - struct exemple :
      <paireDentier> <premier>2</premier> <second>3</second> </paireDentier>
    - array exemple :
      <paireDentier SOAP-ENC:arrayType="xsd:int[2]"> <number>2</number> <number>3</number> </paireDentier>

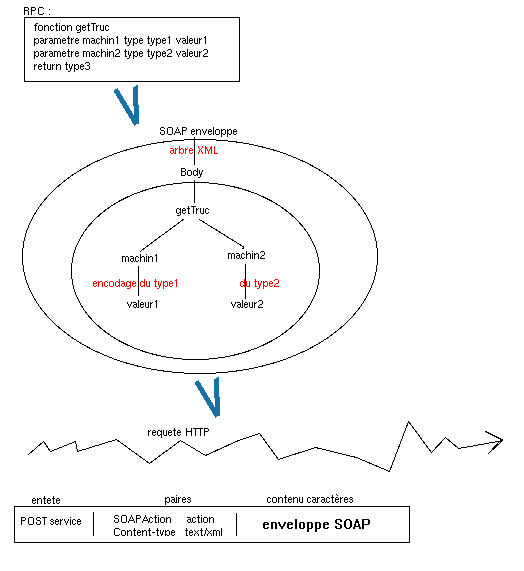

RPC encapsulé dans Soap
- l'appel de la méthode est un struct
  - son nom peut être celui de la méthode
  - chaque "accessor" du struct est un parametre (in ou in/out) apparaissant dans le même ordre
    que la signature de la méthode.
    - le nom de l'accessor correspond au nom du parametre
    - correspondance des types
- le résultat de l'appel de la méthode est un struct
  - son nom peut être celui de la méthode suivi de "Response"
  - le premier accessor est la valeur retournée (de nom quelconque)
  - les autres accessors"du struct sont les parametres "in/out" de la méthodes :
    - ils apparaissant dans le même ordre que la signaturede la méthode.
    - le nom de l'accessor correspond au nom du parametre
  - correspondance des types des accessors

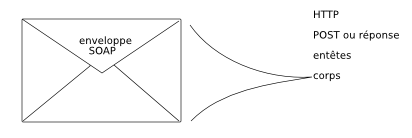

SOAP encapsulé dans HTTP

rappels sur HTTP
- protocole requête-réponse de données caractère
  - 1ère ligne :
    - requête : Action URI versionProtocol
      - action : POST GET ou HEAD
      - versionProtocol HTTP/1.0 ou HTTP/1.1
    - réponse: versionProtocol Etat Phrase
      - etat : 200, 402 ou ...
      - phrase : OK, Unauthorized, ...
  - suivies de plusieures lignes d'en-tête contenant chacune
    une clef : sa valeur
  - suivi d'une ligne vide
  - et enfin le contenu textuel
- LE protocole de l'Internet
  - simple, peu gourmant
  - disponible sur toutes les pleteformes
  - protocole sans connexion
  - est rarement filtré par les firewalls
- sécurité : HTTPS
pour SOAP dans HTTP, obligatoire :
- le type MIME doit être text/xml
- pour le requêtes doivent être présent :
  - l'URI de l'intent
  - SOAPAction pour le filtrage des firewalls entre_autres
    si valeur "", alors la SOAPAction est par défaut l'URI

exemple :

POST /soap/servlet/rpcrouter HTTP/1.1
Host: services.xmethods.net
Connection: Keep-Alive, TE
TE: trailers, deflate, gzip, compress
User-Agent: RPT-HTTPClient/0.3-3
SOAPAction: ""
Accept-Encoding: deflate, gzip, x-gzip, compress, x-compress
Content-type: text/xml; charset=utf-8
Content-length: 435
